Sonde traversante P319 600W 50-200kHz – AIRMAR
Plage de prix : 148.02€ à 228.52€ TTC
Cette sonde de profondeur Aimar P319 est une sonde traversante en plastique vous fournissant avec précision des informations sur la profondeur et la température de l’eau. D’une puissance de 600W, elle dispose d’une fréquence allant de 50 et 200 KHz pour une largeur de faisceau de 12° et 45°.
* Pour les articles en stock via Chronopost
Sonde de profondeur P319 de fabrication Airmar.
La sonde Aimar P319
Ce capteur est une sonde traversante en plastique qui vous fournit des données précises sur la profondeur et la température de l’eau. Avec une puissance de 600W , elle opère à une fréquence de 50 et 200 KHz, offrant une largeur de faisceau réglable de 12 et 45°.

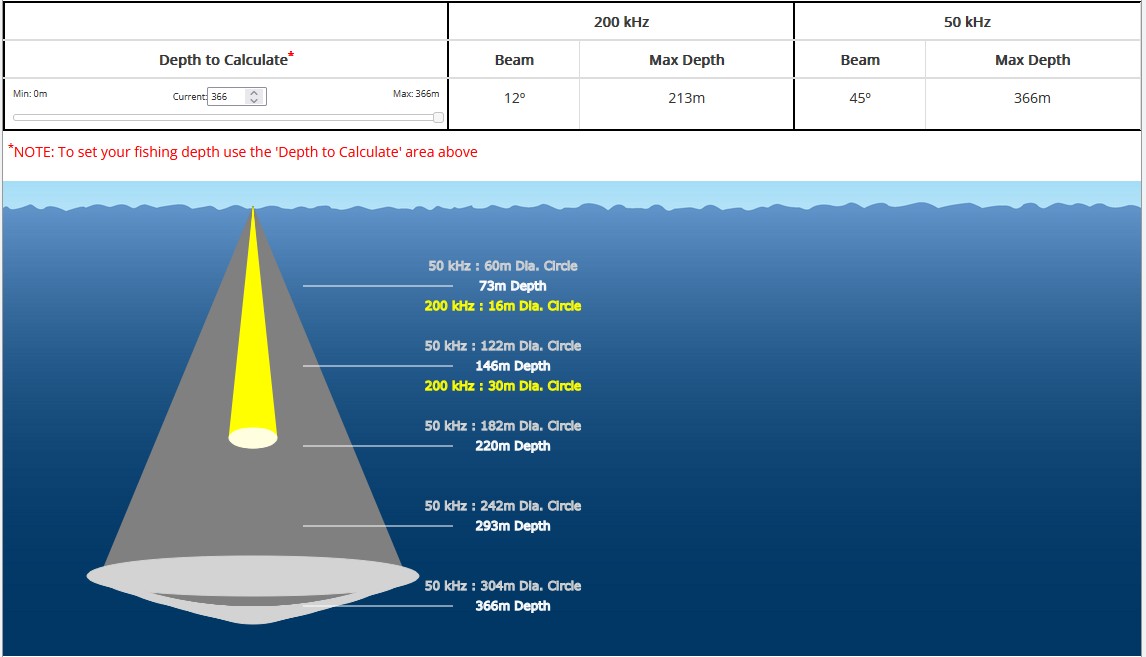

La sonde P319 est donné par Airmar pour une profondeur maximum de 366m.
La fréquence 200kHz possède un faisceau avec un angle de 12°.
La fréquence 50kHz possède un faisceau avec un angle de 45°.
Comme exemple à 100m le diamètre du faisceau à la fréquence 200kHz est de 22m et pour la fréquence 50kHz de 82m.

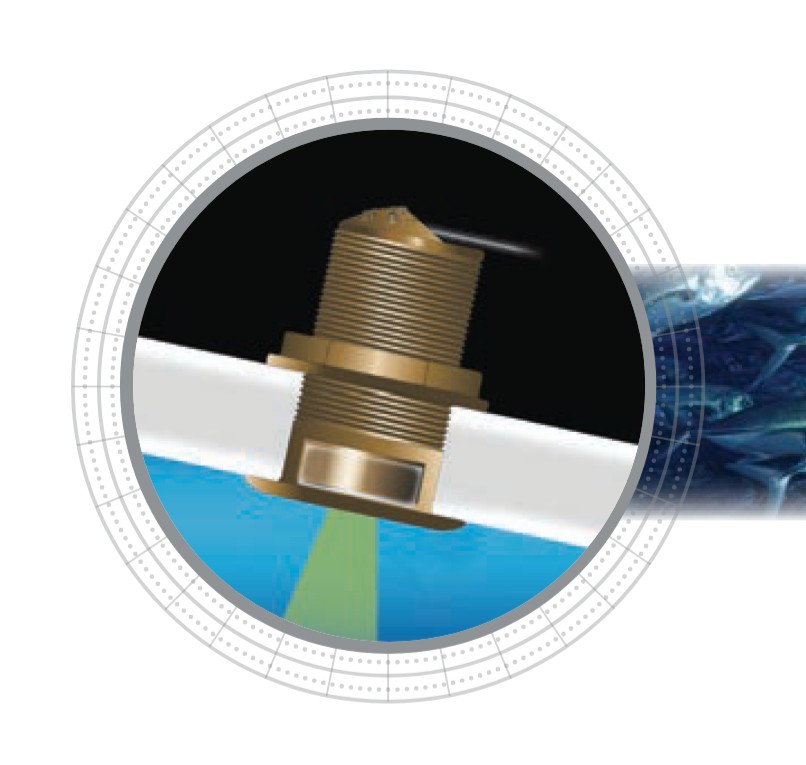

Montage de la sonde Airmar P319
Les modèles Airmar P319 (boîtier plastique) est une sonde traversante à profil bas avec une puissance de 600 W, conçus principalement pour :
-
Les bateaux à moteur à coque planante
-
Les voiliers
Un perçage avec une scie cloche de D51mm permet un montage rapide.
Le Sikaflex marine est indispensable. Ce capteur n’a pas de récupération d’angle (Tilt ) incorporé, il est donc important de la poser à plat. L’épaisseur de coque maximum est de 9cm.
Lisez la documentation d’installation de la P319 Airmar.
Caractéristiques principales de la P319 Aimar:
-
Standard de l’industrie pour les sondes à profil bas
-
Fournissent les données de profondeur et température
-
Bon niveau de détail à 200 kHz en eaux peu profondes
-
Bonne détection du fond en eaux profondes à 50 kHz
-
Sortie de câble en angle droit pour un encombrement réduit et une meilleure protection
-
Conformité avec la norme ABYC H-27
-
Capteur de température en option
-
Disponibles en boîtier plastique (P319) ou bronze (B117)
-
Conviennent aux bateaux jusqu’à 8 mètres (25 pieds)
Performances P319 :
-
Fréquences : 50/200 kHz (double fréquence)
-
Puissance RMS : 600 W
-
Profondeur maximale :
-
50 kHz : 235 à 353 m (800 à 1 200 pieds)
-
200 kHz : 118 à 206 m (400 à 700 pieds)
-
-
Largeur du faisceau :
-
50 kHz : 45°
-
200 kHz : 12°
-

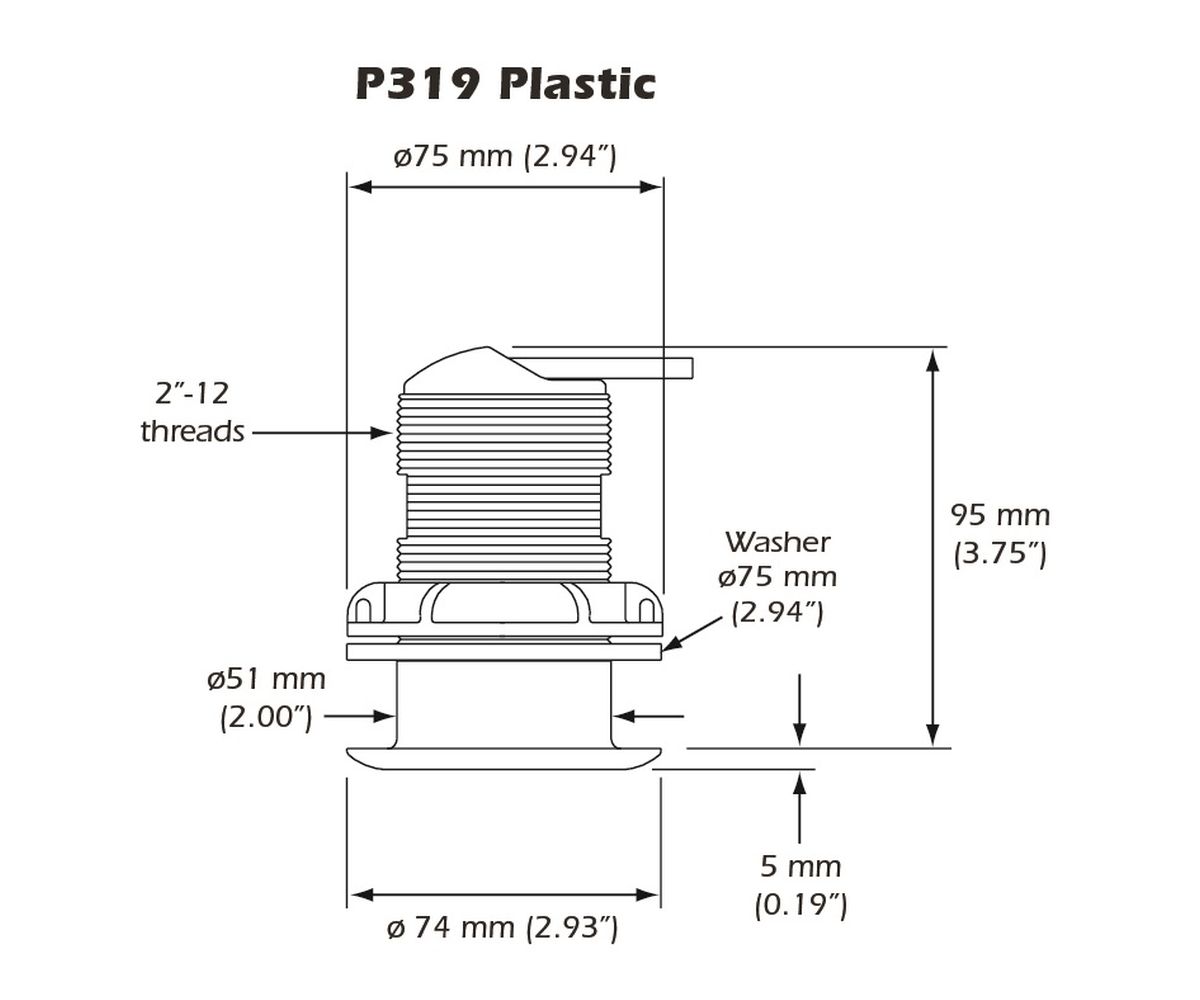

Dimensions et installation Aimar:
-
Diamètre de perçage : 51 mm (fibres/bois) ou 57 mm (métal avec bague d’isolation)
-
Inclinaison de coque maximale : 12° (optimale jusqu’à 7°)
-
Fenêtre acoustique : uréthane
-
Poids :
-
Plastique : 0,6 kg
-
Bronze : 0,9 kg
-
Conception :
-
Profil quasiment affleurant, dépassant seulement de 5 mm à l’extérieur de la coque, pour minimiser la traînée
| Caractéristique P319 Airmar |
Valeur de la sonde |
| Modèle | P319 |
| Type de montage | Traversant à profil bas |
| Applications | Bateaux à moteur à coque planante, voiliers |
| Fréquences | 50 / 200 kHz |
| Élément | Élément céramique unique |
| Puissance RMS | 600 W |
| Largeur du faisceau (@ -3 dB) | 50 kHz : 45° / 200 kHz : 12° |
| Plage de profondeur maximale | 50 kHz : 235 à 353 m (800–1 200 pieds) 200 kHz : 118 à 206 m (400–700 pieds) |
| TVR (Tension vs Réponse) | 154 dB (50 kHz) / 164 dB (200 kHz) |
| RVR (Réponse vs Réponse) | -179 dB (50 kHz) / -185 dB (200 kHz) |
| FOM (Figure of Merit) | -33 dB (50 kHz) / -21 dB (200 kHz) |
| Q (Facteur de qualité) | 28 (50 kHz) / 30 (200 kHz) |
| Impédance | 200 Ω (50 kHz) / 375 Ω (200 kHz) |
| Capteur de température | OUI |
| Poids | 0,6 kg (1,3 lb) |
| Matériau du boîtier | Plastique |
| Fenêtre acoustique | Uréthane |
| Diamètre du trou de coque | 51 mm (fibres/bois), 57 mm (métal avec bague) |
| Inclinaison de coque supportée | Jusqu’à 12° (optimale jusqu’à 7°) |
| Taille de bateau recommandée | Jusqu’à 8 m (25 pieds) |
| Sortie de câble | En angle droit |
| Conformité | ABYC H-27 |
| Particularité | Dépassement de coque très faible (5 mm), faible traînée |
- Sonde P319
-
Kit peinture antifouling pour sondes
49.90€ TTC
| Poids | 1 kg |
|---|---|
| Prise | 7pin bleu Lowrance, Furuno 10pin, Garmin 6pin, Garmin 8pin, HELIX HUMMINBIRD, HUMMINBIRD HELIX, Mix and Match, Navico 7pin Bleu, Navico Xsonic, Raymarine DSM CPxxx, Raymarine série a,c,es, Xsonic Lowrance, Xsonic Lowrance Simrad B&G |
| Modèle | D profondeur uniquement, DT profondeur et température |
| Marque |
