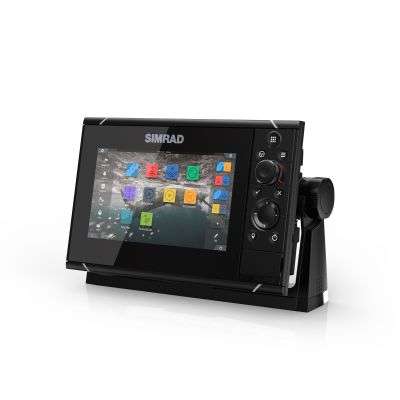

Combiné Simrad NSS evo3S en option radar HALO20

1 621.166 473.26

EVO3S encore plus rapide , 1kW double canal CHIRP, Forwardscan, Sidescan, Downscan et Images 3D StructureScan

Effacer les options

Description du produit

NSS evo3S est une mise à jour de mi-vie du NSS evo3. La principale différence est un processeur de nouvelle génération. Cela améliore considérablement la vitesse et la fluidité de l’affichage et le traitement des données.

En savoir plus

Principales caractéristiques de la pêche sportive et de la croisière hauturière

  • Écrans IPS SolarMax haute résolution et très lumineux
  • écran tactile facile à utiliser ainsi qu’un clavier
  • Sondeur avancé intégré capable de 1kW double canal CHIRP, Forwardscan, Sidescan, Downscan et Images 3D StructureScan
  • Radars Halo et Open Array: S5100 Sportfishing Echosounder, Direct audio, connexion et contrôle du pilote automatique et du moteur

Connectivité Wi-Fi intégrée

  • Notifications de mise à jour logicielle et téléchargements lorsque vous êtes connecté à Internet
  • Mise en miroir de l’écran lors de la connexion à un appareil mobile
  • Antenne GPS 10 Hz haute sensibilité intégrée
  • Deux emplacements pour cartes Micro SD

Processeur de nouvelle génération

La principale différence entre NSS evo3 et evo3S est un nouveau processeur de pointe. L’evo3S est équipé du tout nouveau processeur iMX8 qui permet des performances deux fois supérieures à celles du processeur de la génération précédente. Les principaux avantages qu’un utilisateur verra du nouveau processeur sont:

  • Changements de page plus rapides: les temps de chargement des pages ont été réduits de moitié
  • Transitions plus fluides: les mouvements à l’écran tels que la rotation et le panoramique des graphiques sont beaucoup plus fluides, capturant vraiment l’expérience premium de la marque Simrad.
  • Multitâche: avec une telle augmentation de puissance, NSS evo3S peut effectuer plusieurs tâches comme aucun produit avant lui.

Technologie d’affichage IPS SolarMAX

  • Angles de vision ultra-larges pour une excellente visibilité quel que soit l’angle du bateau (> 80 degrés haut / bas / gauche / droite)
  • Résolutions élevées pour les meilleurs détails à l’écran
  • Rétroéclairage LED haute luminosité et revêtement antireflet pour une visualisation ultime en plein soleil
  • Températures de fonctionnement d’affichage maximales très élevées pour un fonctionnement fiable dans les endroits de navigation les plus difficiles
  • Écran multi-touch pour un contrôle logiciel simple et intuitif
  • Liaison optique pour zéro risque de buée sur l’écran
  • Revêtement oléophobe pour une élimination facile des empreintes digitales

Contrôle hybride écran multi-touch et clavier

Avec NSS evo3S, vous avez le contrôle total de votre navire à portée de main. L’écran tactile ultra réactif facilite la planification d’itinéraire et l’ajustement des paramètres. Le contrôle complet du clavier avec le cadran rotatif et les touches fléchées signifie que lorsque les conditions deviennent difficiles, vous avez quelque chose de physique sur lequel vous accrocher et ne doutez pas de qui contrôle

Sondeur avancé intégré

NSS evo3S comprend un échosondeur avancé intégré avec la possibilité de connecter deux transducteurs à un écran, ce qui permet un CHIRP double canal. La fonctionnalité intégrée comprend:

  • Haut débit 1kW: 50/83 / 200kHz
  • CHIRP 1kW: faible / moyen / élevé
  • Imagerie active 3-en-1
  • ForwardScan

Pour encore plus de performances de sondeur, vous pouvez connecter l’un des modules de sondeur externes suivants:

  • StructureScan 3D: sondeur Sidescan, Downscan et 3D.
  • S5100: trois canaux de sondeur avec une puissance de sortie jusqu’à 3 kW

Spécifications SIMRAD NSSevo3 7 pouces

Physique

Dimensions 239 x 150 x 90 mm (9,4 x 5,9 x 3,5 « ), avec support: 263 x 161 x 93 (10,35 x 6,31 x 3,66 »)
Poids 1,1 kg (2,42 livres)

Environnemental

Plage de température de fonctionnement -15 ° C à + 55 ° C (5 ° F à 131 ° F)
Vibration de choc d’environnement 100 000 cycles de 20G
Plage de température de stockage -20 ° C à + 60 ° C (4 ° F à 140 ° F)
Résistance à l’eau IPX6 et 7

Puissance

Tension d’alimentation 10 à 31,2 V CC
Indice de fusible 3A
Consommation d’énergie (Max) 20 W

Afficher

Afficher la couleur du rétroéclairage blanc
Résolution d’affichage 600 x 1024
Affichage de la luminosité de l’écran 1200 lentes
Taille et type d’affichage TFT haute visibilité SolarMax HD® IPS 7 « à liaison optique
Afficher les angles de vision 80 ° haut / bas, 80 ° gauche / droite

Conncetivity

Ethernet 1 x connecteur jaune 5 broches x 1 Mbit, max 6 processeurs sur le réseau
Bluetooth Interne
Connectivité NMEA2000 1 x port NMEA 2000 Micro-C, 1 LEN
PGN NMEA 2000 Recevoir uniquement

, 59392 Accusé de réception ISO, 59904 Requête ISO, 60928 Revendication d’adresse ISO, 65285 Température avec instance, 65323 Requête de groupe d’utilisateurs de données, 65325 Statut de reprogrammation, 65341 Mode pilote automatique, 65480 Mode pilote automatique, 127245 Gouvernail, 127251 Vitesse de virage, 127257 Attitude, 127488 Paramètres du moteur, Mise à jour rapide, 127489 Paramètres du moteur, Dynamique, 127493 Paramètres de transmission, Dynamique, 127503 État d’entrée CA, 127504 État de sortie CA, 127505 Niveau de fluide, 127506 État détaillé CC, 127507 Charger Status, 127508 Battery Status, 127509 Inverter Status, 129033 Time & Date, 129038 AIS Class A Position Report, 129039 AIS Class B Position Report, 129040 AIS Class B Extended Position Report, 129794 AIS Class A Static and Travel Related Data, 129801 AIS Message relatif à la sécurité adressé, 129802 Message de diffusion relatif à la sécurité AIS, 129808 Informations d’appel ASN, 129809 Rapport de données statiques AIS Classe B «CS», Partie A, 129810 Rapport de données statiques AIS Classe B «CS», Partie B, 130313 Humidité, 130314 Réelle Pression, 130576 État de la petite embarcation, 130842 Message DSC SimNet,130851 Réponse à l’événement, 130817 Informations sur le produit, 130820 État de reprogrammation, 130832 Carburant utilisé – Haute résolution, 130834 Configuration du moteur et du réservoir, 130838 Avertissement de niveau de liquide, 130843 État du sondeur, fréquence et tension DSP, Transmettre et recevoir: 61184 Requête / commande de paramètre, 65289 Configuration d’insectes de l’onglet Trim, 65291 Contrôle de rétroéclairage, 65292 Effacer les avertissements de niveau de fluide, 65293 Configuration LGC-2000, 126208 Fonction de groupe de commandes ISO, 126992 Heure système, 126996 Informations sur le produit, 127237 Contrôle de cap / suivi, 127250 Navire Cap, 127258 Variation magnétique, 128259 Vitesse, Référence eau, 128267 Profondeur d’eau, 128275 DistanceLog, 129025 Position, Mise à jour rapide, 129026 COG & SOG, Mise à jour rapide, 129029 Données de position GNSS, 129283 Erreur de croisement, 129284 Données de navigation, 129539 DOP GNSS , 129540 GNSS Sats in View, 130074 Route et WP Service – WP List – WP Name & Position, 130306 Wind Data, 130310 Environmental Parameters, 130311 Environmental Parameters, 130312 Temperature, 130577 Direction Data, 130840 Data User Group Configuration, 130845 Parameter Handle, 130850 Commande d’événement,130831 Suzuki Engine and Storage Device Config, 130835 SetEngineAndTankConfiguration, 130839 Pressure Insect Configuration Transmettre uniquement 65287 Configurer la température INSOcts, 65290 Configuration de la vitesse de la roue à aubes, 129285 Données d’itinéraire / waypoint, 130818 Données de reprogrammation, 130819 Reprogrammer la demande, 130828 Définir le numéro de série, 130836 Configuration d’insectes de niveau de fluide, 130837 Configuration de turbine de débit de carburant  »

Connectivité NMEA 0183 1 x émission, 1 x réception NMEA 0183, débits en bauds 4800, 9600, 19200, 38400. TX et RX utilisent le même débit en bauds. Câble de données optionnel requis (P / N 000-00129-001)
Phrases NMEA 0183 Entrée: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD, DSC, DSE, VDM. (Notez que les phrases AIS ne sont pas pontées vers ou depuis NMEA 2000) Sortie GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM «
Connectivité vidéo 2 entrées vidéo composites (connecteurs RCA). Câble vidéo / données en option requis (P / N 000-00129-001).
Connectivité WiFi Interne

Sonar

Fréquences du sondeur 40 à 250 kHz 455 à 800 kHz
Profondeur maximale du sondeur 3000 ‘+ (testé avec B175L)
Puissance de sortie du sondeur 1 kW RMS
Conformité CE, C-Tick, HDMI (12 et 16 « ), EN 60950-1: 2006, EN 60945: 2002

EN 300440-2, V1.4.2

GPS

GPS Interne
Taux de mise à jour du GPS 10 Hz
Canaux GPS 34 canaux
Correction GPS WASS, EGNOS, MSAS, GLONASS
Précision de la position GPS Précision horizontale 3 m (9,8 pi)
Heure du GPS pour la première correction Démarrage à froid 50 s, réacquisition satellite 5 s

traits

Interface Écran tactile complet (multi-touch) et contrôle complet du clavier, télécommandes OP50
Graphiques inclus Perspicacité
Radar Radar large bande, radar à compression d’impulsions Halo, radar à impulsions HD
Sonar Deux ports Xsonic Sonar 9 broches. Port sonar 1: CHIRP monocanal, 50/200 khz, HDI. Port 2 du sondeur: CHIRP monocanal, 50/200 kHz, TotalScan, LSS HD, ForwardScan. Compatible avec: SonarHub, BSM-3, BSM-2, échosondeurs réseau «
La météo SiriusXM via WM-3 (États-Unis uniquement), GRIB
AIS Recevoir les données AIS via NMEA 2000 ou * NMEA 0183 (doit être câblé à tous les processeurs NSS)
Intégration du pilote automatique Contrôle et mise en service entièrement automatiques du pilote
Modes de pilotage du pilote automatique Auto, Nav., Pas de dérive, Suivi, Non-suivi, Modèles de virage, Veille, * Vent, * Vent NAV. (* Type de bateau réglé sur Voile)
Pilotage automatique des manœuvres de virages Demi-tour, demi-tour, C-turn, Zig-zag, Square-turn, Lazy S-turn, Suivi du contour de profondeur
Graphiques pris en charge Insight, Navionics (Gold, NAV + Platinum +), C-MAP (MAX N, MAX N +) NV Digital (cartes raster américaines)
Commutation numérique BEP C-Zone, Naviop
Stockage externe 2 emplacements MicroSD, max. 32 Go chacun. Plus grand si formaté en NTFS
Stockage interne 16 GB
Multimédia via SonicHub2, FusionLink, * Sirius, ** JL Audio. * USA uniquement, ** AUST. & NZ uniquement)
Waypoints, routes et traces 6000 waypoints, 500 itinéraires avec 100 points d’itinéraire maximum, 50 itinéraires avec jusqu’à 12 000 points de trace.
Assistance Launguage Pack de langues standard: anglais (États-Unis), anglais (Royaume-Uni), danois, allemand, espagnol, finnois, français, grec, islandais, italien, néerlandais, norvégien, portugais, suédois.

Spécifications Écran 9 pouces SIMRAD NSS evo3S

Physique

Dimensions 287 x 166 x 90 mm (11,30 x 6,55 x 3,50 « ) avec support 311 x 180 x 95 (11,30 x 7,07 x 3,72)
Poids 1,41 kg / 3,11 livres

Environnement

Plage de température de fonctionnement -15 ° C à + 55 ° C (5 ° F à 131 ° F)
Vibration de choc d’environnement 100 000 cycles de 20G
Plage de température de stockage -20 ° C à + 60 ° C (4 ° F à 140 ° F)
Résistance à l’eau IPX6 et 7

Puissance

Tension d’alimentation 10 à 31,2 V CC
Indice de fusible 5A
Consommation d’énergie (Max) 21 W

Afficher

Afficher la couleur du rétroéclairage blanc
Résolution d’affichage 600 x 1280
Affichage de la luminosité de l’écran 1200 lentes
Taille et type d’affichage TFT haute visibilité SolarMax HD® IPS 7 « à liaison optique
Afficher les angles de vision 80 ° haut / bas, 80 ° gauche / droite

Connectivité

Ethernet 1 x connecteur jaune 5 broches x 1 Mbit
Bluetooth Interne
Connectivité NMEA2000 1 x port NMEA 2000 Micro-C, 1 LEN

Recevoir uniquement

  • 59392 Reconnaissance ISO
  • 59904 Requête ISO
  • 60160 Protocole de transport ISO, transfert de données
  • 60416 Protocole de transport ISO, connexion M.
  • 65240 Adresse commandée ISO
  • 60928 Revendication d’adresse ISO
  • 126208 Fonction de groupe de commandes ISO
  • 126992 Heure système
  • 126996 Informations sur le produit
  • 126998 Informations de configuration
  • 127233 Notification d’homme à la mer (MOB)
  • 127237 Contrôle de cap / piste
  • 127245 Gouvernail
  • 127250 Cap du navire
  • 127251 Taux de virage
  • 127252 Heave
  • 127257 Attitude
  • 127258 Variation magnétique
  • 127488 Paramètres du moteur, mise à jour rapide
  • 127489 Paramètres du moteur, dynamiques
  • 127493 Paramètres de transmission, dynamique
  • 127500 État de connexion / contrôle du contrôleur de charge
  • 127501 Rapport d’état binaire
  • 127503 État de l’entrée CA
  • 127504 État de la sortie CA
  • 127505 Niveau de liquide
  • 127506 État détaillé DC
  • 127507 État du chargeur
  • 127508 État de la batterie
  • 127509 État de l’onduleur
  • 128259 Vitesse, référence eau
  • 128267 Profondeur de l’eau
  • 128275 Journal des distances
  • 129025 Position, mise à jour rapide
  • 129026 COG & SOG, mise à jour rapide
  • 129029 Données de position GNSS
  • 129033 Heure et date
  • 129038 Rapport de position AIS Classe A
  • 129039 Rapport de position AIS Classe B
  • 129040 Rapport de position étendu AIS Classe B
  • 129041 AIS Aides à la navigation
  • 129283 Erreur de voie transversale
  • 129284 Données de navigation
  • 129539 DOP GNSS
  • 129540 Rapport de position étendu AIS Classe B
  • 129545 Sortie GNSS RAIM
  • 129549 Corrections DGNSS
  • 129551 Signal du récepteur de correction différentielle GNSS
  • 129793 AIS UTC et rapport de date
  • 129794 AIS Aides à la navigation
  • 129798 Rapport de position d’aéronef AIS SAR
  • 129801 Erreur de voie transversale
  • 129802 Message de diffusion relatif à la sécurité AIS
  • 129283 Erreur de voie transversale
  • 129284 Données de navigation
  • 129539 DOP GNSS
  • 129540 Sats GNSS en vue
  • 129794 AIS Classe A Données statiques et relatives au voyage
  • 129801 Message relatif à la sécurité adressé par AIS
  • 129802 Message de diffusion relatif à la sécurité AIS
  • 129808 Informations sur les appels ASN
  • 129809 Rapport de données statiques AIS Classe B «CS», partie A
  • 129810 Rapport de données statiques AIS Classe B «CS», partie B
  • 130060 Étiquette
  • 130074 Route et service WP – Liste WP – Nom et position WP
  • 130306 Données de vent
  • 130310 Paramètres environnementaux
  • 130311 Paramètres environnementaux
  • 130312 Température
  • 130313 Humidité
  • 130314 Pression réelle
  • 130316 Température, plage étendue
  • 130569 Divertissement – Fichier actuel et état
  • 130570 Divertissement – Fichier de données de la bibliothèque
  • 130571 Divertissement – Groupe de données de la bibliothèque
  • 130572 Divertissement – Recherche de données de bibliothèque
  • 130573 Divertissement – Données sources prises en charge
  • 130574 Divertissement – Données de zone prises en charge
  • 130576 Statut de petite embarcation
  • 130577 Données de direction
  • 130578 Composants de vitesse du navire
  • 130579 Divertissement – État de la configuration du système
  • 130580 Divertissement – État de la configuration du système
  • 130581 Divertissement – État de la configuration de la zone
  • 130582 Divertissement – État du volume de la zone
  • 130583 Divertissement – Préréglages d’égalisation audio disponibles
  • 130584 Divertissement – Périphériques Bluetooth
  • 130585 Divertissement – État de la source Bluetooth

Transmission NMEA 2000 PGN

  • 60160 Protocole de transport ISO, transfert de données
  • 60416 Protocole de transport ISO, connexion M.
  • 126208 Fonction de groupe de commandes ISO
  • 126992 Heure système
  • 126993 Battement de coeur
  • 126996 Informations sur le produit
  • 127237 Contrôle de cap / piste
  • 127250 Cap du navire
  • 127258 Variation magnétique
  • 127502 Contrôle de banque de commutateurs
  • 128259 Vitesse, référence eau
  • 128267 Profondeur de l’eau
  • 128275 Journal des distances
  • 129025 Position, mise à jour rapide
  • 129026 COG & SOG, mise à jour rapide
  • 129029 Données de position GNSS
  • 129283 Erreur de voie transversale
  • 129285 Navigation – Informations sur l’itinéraire / WP
  • 129284 Données de navigation
  • 129285 Données d’itinéraire / waypoint
  • 129539 DOP GNSS
  • 129540 Sats GNSS en vue
  • 130074 Route et service WP – Liste WP – Nom et position WP
  • 130306 Données de vent
  • 130310 Paramètres environnementaux
  • 130311 Paramètres environnementaux
  • 130312 Température
  • 130577 Données de direction
  • 130578 Composants de vitesse du navire
Connectivité NMEA 0183 1 x émission, 1 x réception NMEA 0183, débits en bauds 4800, 9600, 19200, 38400. TX et RX utilisent le même débit en bauds. Câble de données optionnel requis (P / N 000-00129-001)
Phrases NMEA 0183 Entrée: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD, DSC, DSE, VDM. (Notez que les phrases AIS ne sont pas pontées vers ou depuis NMEA 2000) Sortie GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM «
Connectivité vidéo 2 entrées vidéo composites (connecteurs RCA). Câble vidéo / données en option requis (P / N 000-00129-001).
Connectivité WiFi Interne

Sonar

Fréquences du sondeur 40 à 250 kHz 455 à 800 kHz
Profondeur maximale du sondeur 3000 ‘+ (testé avec B175L)
Puissance de sortie du sondeur 1 kW RMS
Conformité CE, C-Tick, HDMI (12 et 16 « ), EN 60950-1: 2006, EN 60945: 2002

EN 300440-2, V1.4.2

GPS

GPS Interne
Taux de mise à jour du GPS 10 Hz
Canaux GPS 34 canaux
Correction GPS WASS, EGNOS, MSAS, GLONASS
Précision de la position GPS Précision horizontale 3 m (9,8 pi)
Heure du GPS pour la première correction Démarrage à froid 50 s, réacquisition satellite 5 s

traits

Interface Écran tactile complet (multi-touch) et contrôle complet du clavier, télécommandes OP50
Graphiques inclus Perspicacité
Radar Radar large bande, radar à compression d’impulsions Halo, radar à impulsions HD
Sonar Deux ports Xsonic Sonar 9 broches. Port sonar 1: CHIRP monocanal, 50/200 khz, HDI. Port 2 du sondeur: CHIRP monocanal, 50/200 kHz, TotalScan, LSS HD, ForwardScan. Compatible avec: SonarHub, BSM-3, BSM-2, échosondeurs réseau «
La météo SiriusXM via WM-3 (États-Unis uniquement), GRIB
AIS Recevoir les données AIS via NMEA 2000 ou * NMEA 0183 (doit être câblé à tous les processeurs NSS)
Intégration du pilote automatique Contrôle et mise en service entièrement automatiques du pilote
Modes de pilotage du pilote automatique Auto, Nav., Pas de dérive, Suivi, Non-suivi, Modèles de virage, Veille, * Vent, * Vent NAV. (* Type de bateau réglé sur Voile)
Pilotage automatique des manœuvres de virages Demi-tour, demi-tour, C-turn, Zig-zag, Square-turn, Lazy S-turn, Suivi du contour de profondeur
Graphiques pris en charge Insight, Navionics (Gold, NAV + Platinum +), C-MAP (MAX N, MAX N +) NV Digital (cartes raster américaines)
Commutation numérique BEP C-Zone, Naviop
Stockage externe 2 emplacements MicroSD, max. 32 Go chacun. Plus grand si formaté en NTFS
Stockage interne 16 GB
Multimédia via SonicHub2, FusionLink, * Sirius, ** JL Audio. * USA uniquement, ** AUST. & NZ uniquement)
Waypoints, routes et traces 6000 waypoints, 500 itinéraires avec 100 points d’itinéraire maximum, 50 itinéraires avec jusqu’à 12 000 points de trace.
Assistance Launguage Pack de langues standard: anglais (États-Unis), anglais (Royaume-Uni), danois, allemand, espagnol, finnois, français, grec, islandais, italien, néerlandais, norvégien, portugais, suédois.

Spécifications Écran 12 pouces SIMRAD NSS evo3S

Physique

Dimensions 352 x 225 x 98 mm (13,84 x 8,87 x 3,82 « ) avec support: 377 x 241 x 120 (14,85 x 9,47 x 4,71)
Poids 3,10 kg / 6,83 livres

Environnemental

Plage de température de fonctionnement -15 ° C à + 55 ° C (5 ° F à 131 ° F)
Vibration de choc d’environnement 100 000 cycles de 20G
Plage de température de stockage -20 ° C à + 60 ° C (4 ° F à 140 ° F)
Résistance à l’eau IPX6 et 7

Puissance

Tension d’alimentation 10 à 31,2 V CC
Indice de fusible 5A
Consommation d’énergie (Max) 28 W

Afficher

Afficher la couleur du rétroéclairage blanc
Résolution d’affichage 800 x 1280
Affichage de la luminosité de l’écran 1200 lentes
Taille et type d’affichage TFT haute visibilité SolarMax HD® IPS 7 « à liaison optique
Afficher les angles de vision 80 ° haut / bas, 80 ° gauche / droite

Connectivité

Ethernet 2 x connecteur jaune 5 broches x 1 Mbit
Bluetooth Interne
Connectivité NMEA2000 1 x port NMEA 2000 Micro-C, 1 LEN
PGN NMEA 2000 Recevoir uniquement
  • 59392 Reconnaissance ISO
  • 59904 Requête ISO
  • 60160 Protocole de transport ISO, transfert de données
  • 60416 Protocole de transport ISO, connexion M.
  • 65240 Adresse commandée ISO
  • 60928 Revendication d’adresse ISO
  • 126208 Fonction de groupe de commandes ISO
  • 126992 Heure système
  • 126996 Informations sur le produit
  • 126998 Informations de configuration
  • 127233 Notification d’homme à la mer (MOB)
  • 127237 Contrôle de cap / piste
  • 127245 Gouvernail
  • 127250 Cap du navire
  • 127251 Taux de virage
  • 127252 Heave
  • 127257 Attitude
  • 127258 Variation magnétique
  • 127488 Paramètres du moteur, mise à jour rapide
  • 127489 Paramètres du moteur, dynamiques
  • 127493 Paramètres de transmission, dynamique
  • 127500 État de connexion / contrôle du contrôleur de charge
  • 127501 Rapport d’état binaire
  • 127503 État de l’entrée CA
  • 127504 État de la sortie CA
  • 127505 Niveau de liquide
  • 127506 État détaillé DC
  • 127507 État du chargeur
  • 127508 État de la batterie
  • 127509 État de l’onduleur
  • 128259 Vitesse, référence eau
  • 128267 Profondeur de l’eau
  • 128275 Journal des distances
  • 129025 Position, mise à jour rapide
  • 129026 COG & SOG, mise à jour rapide
  • 129029 Données de position GNSS
  • 129033 Heure et date
  • 129038 Rapport de position AIS Classe A
  • 129039 Rapport de position AIS Classe B
  • 129040 Rapport de position étendu AIS Classe B
  • 129041 AIS Aides à la navigation
  • 129283 Erreur de voie transversale
  • 129284 Données de navigation
  • 129539 DOP GNSS
  • 129540 Rapport de position étendu AIS Classe B
  • 129545 Sortie GNSS RAIM
  • 129549 Corrections DGNSS
  • 129551 Signal du récepteur de correction différentielle GNSS
  • 129793 AIS UTC et rapport de date
  • 129794 AIS Aides à la navigation
  • 129798 Rapport de position d’aéronef AIS SAR
  • 129801 Erreur de voie transversale
  • 129802 Message de diffusion relatif à la sécurité AIS
  • 129283 Erreur de voie transversale
  • 129284 Données de navigation
  • 129539 DOP GNSS
  • 129540 Sats GNSS en vue
  • 129794 AIS Classe A Données statiques et relatives au voyage
  • 129801 Message relatif à la sécurité adressé par AIS
  • 129802 Message de diffusion relatif à la sécurité AIS
  • 129808 Informations sur les appels ASN
  • 129809 Rapport de données statiques AIS Classe B «CS», partie A
  • 129810 Rapport de données statiques AIS Classe B «CS», partie B
  • 130060 Étiquette
  • 130074 Route et service WP – Liste WP – Nom et position WP
  • 130306 Données de vent
  • 130310 Paramètres environnementaux
  • 130311 Paramètres environnementaux
  • 130312 Température
  • 130313 Humidité
  • 130314 Pression réelle
  • 130316 Température, plage étendue
  • 130569 Divertissement – Fichier actuel et état
  • 130570 Divertissement – Fichier de données de la bibliothèque
  • 130571 Divertissement – Groupe de données de la bibliothèque
  • 130572 Divertissement – Recherche de données de bibliothèque
  • 130573 Divertissement – Données sources prises en charge
  • 130574 Divertissement – Données de zone prises en charge
  • 130576 Statut de petite embarcation
  • 130577 Données de direction
  • 130578 Composants de vitesse du navire
  • 130579 Divertissement – État de la configuration du système
  • 130580 Divertissement – État de la configuration du système
  • 130581 Divertissement – État de la configuration de la zone
  • 130582 Divertissement – État du volume de la zone
  • 130583 Divertissement – Préréglages d’égalisation audio disponibles
  • 130584 Divertissement – Périphériques Bluetooth
  • 130585 Divertissement – État de la source Bluetooth

Transmission NMEA 2000 PGN

  • 60160 Protocole de transport ISO, transfert de données
  • 60416 Protocole de transport ISO, connexion M.
  • 126208 Fonction de groupe de commandes ISO
  • 126992 Heure système
  • 126993 Battement de coeur
  • 126996 Informations sur le produit
  • 127237 Contrôle de cap / piste
  • 127250 Cap du navire
  • 127258 Variation magnétique
  • 127502 Contrôle de banque de commutateurs
  • 128259 Vitesse, référence eau
  • 128267 Profondeur de l’eau
  • 128275 Journal des distances
  • 129025 Position, mise à jour rapide
  • 129026 COG & SOG, mise à jour rapide
  • 129029 Données de position GNSS
  • 129283 Erreur de voie transversale
  • 129285 Navigation – Informations sur l’itinéraire / WP
  • 129284 Données de navigation
  • 129285 Données d’itinéraire / waypoint
  • 129539 DOP GNSS
  • 129540 Sats GNSS en vue
  • 130074 Route et service WP – Liste WP – Nom et position WP
  • 130306 Données de vent
  • 130310 Paramètres environnementaux
  • 130311 Paramètres environnementaux
  • 130312 Température
  • 130577 Données de direction
  • 130578 Composants de vitesse du navire
Connectivité NMEA 0183 1 x émission, 1 x réception NMEA 0183, débits en bauds 4800, 9600, 19200, 38400. TX et RX utilisent le même débit en bauds. Câble de données optionnel requis (P / N 000-00129-001)
Phrases NMEA 0183 Entrée: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD, DSC, DSE, VDM. (Notez que les phrases AIS ne sont pas pontées vers ou depuis NMEA 2000) Sortie GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM «
Connectivité vidéo 2 entrées vidéo composites (connecteurs RCA). Câble vidéo / données en option requis (P / N 000-00129-001). Sortie HDMI.
Connectivité WiFi Interne.

Sonar

Fréquences du sondeur 40 à 250 kHz 455 à 800 kHz
Profondeur maximale du sondeur 3000 ‘+ (testé avec B175L)
Puissance de sortie du sondeur 1 kW RMS
Conformité CE, C-Tick, HDMI (12 et 16 « ), EN 60950-1: 2006, EN 60945: 2002

EN 300440-2, V1.4.2

GPS

GPS Interne
Taux de mise à jour du GPS 10 Hz
Canaux GPS 34 canaux
Correction GPS WASS, EGNOS, MSAS, GLONASS
Précision de la position GPS Précision horizontale 3 m (9,8 pi)
Heure du GPS pour la première correction Démarrage à froid 50 s, réacquisition satellite 5 s

traits

Interface Écran tactile complet (multi-touch) et contrôle complet du clavier, télécommandes OP50
Graphiques inclus Perspicacité
Radar Radar large bande, radar à compression d’impulsions Halo, radar à impulsions HD
Sonar Deux ports Xsonic Sonar 9 broches. Port sonar 1: CHIRP monocanal, 50/200 khz, HDI. Port 2 du sondeur: CHIRP monocanal, 50/200 kHz, TotalScan, LSS HD, ForwardScan. Compatible avec: SonarHub, BSM-3, BSM-2, échosondeurs réseau «
La météo SiriusXM via WM-3 (États-Unis uniquement), GRIB
AIS Recevoir les données AIS via NMEA 2000 ou * NMEA 0183 (doit être câblé à tous les processeurs NSS)
Intégration du pilote automatique Contrôle et mise en service complets du pilote automatique
Modes de pilotage du pilote automatique Auto, Nav., Pas de dérive, Suivi, Non-suivi, Modèles de virage, Veille, * Vent, * Vent NAV. (* Type de bateau réglé sur Voile)
Modèles de virage des manœuvres du pilote automatique Demi-tour, demi-tour, C-turn, Zig-zag, Square-turn, Lazy S-turn, Suivi du contour de profondeur
Graphiques pris en charge Insight, Navionics (Gold, NAV + Platinum +), C-MAP (MAX N, MAX N +) NV Digital (cartes raster américaines)
Commutation numérique BEP C-Zone, Naviop
Stockage externe 2 emplacements MicroSD, max. 32 Go chacun. Plus grand si formaté en NTFS
Stockage interne 16 GB
Multimédia via SonicHub2, FusionLink, * Sirius, ** JL Audio. * USA uniquement, ** AUST. & NZ uniquement)
Waypoints, routes et traces 6000 waypoints, 500 itinéraires avec 100 points d’itinéraire maximum, 50 itinéraires avec jusqu’à 12 000 points de trace.
Support linguistique Pack de langues standard: anglais (États-Unis), anglais (Royaume-Uni), danois, allemand, espagnol, finnois, français, grec, islandais, italien, néerlandais, norvégien, portugais, suédois.

Spécifications Écran Full HD 16 pouces SIMRAD NSS evo3S

Physique

Dimensions 437 x 256 x 98 mm (17,19 x 10,08 x 3,82 « ) avec support: 462 x 264 x 122 (18,19 x 10,39 x 4,80 »)
Poids 4,65 kg / 10,25 lb

Environnement

Plage de température de fonctionnement -15 ° C à + 55 ° C (5 ° F à 131 ° F)
Vibration de choc d’environnement 100 000 cycles de 20G
Plage de température de stockage -20 ° C à + 60 ° C (4 ° F à 140 ° F)
Résistance à l’eau IPX6 et 7

Puissance

Tension d’alimentation 10 à 31,2 V CC
Indice de fusible 7,5 A
Consommation d’énergie (Max) 40 W

Afficher

Afficher la couleur du rétroéclairage blanc
Résolution d’affichage 1 080 x 1 920
Affichage de la luminosité de l’écran 1200 lentes
Taille et type d’affichage TFT haute visibilité SolarMax HD® IPS 7 « à liaison optique
Afficher les angles de vision 80 ° haut / bas, 80 ° gauche / droite

Connectivité

Ethernet 2 x connecteur jaune 5 broches x 1 Mbit
Bluetooth Interne
Connectivité NMEA2000 1 x port NMEA 2000 Micro-C, 1 LEN
PGN NMEA 2000 Recevoir uniquement
  • 59392 Reconnaissance ISO
  • 59904 Requête ISO
  • 60160 Protocole de transport ISO, transfert de données
  • 60416 Protocole de transport ISO, connexion M.
  • 65240 Adresse commandée ISO
  • 60928 Revendication d’adresse ISO
  • 126208 Fonction de groupe de commandes ISO
  • 126992 Heure système
  • 126996 Informations sur le produit
  • 126998 Informations de configuration
  • 127233 Notification d’homme à la mer (MOB)
  • 127237 Contrôle de cap / piste
  • 127245 Gouvernail
  • 127250 Cap du navire
  • 127251 Taux de virage
  • 127252 Heave
  • 127257 Attitude
  • 127258 Variation magnétique
  • 127488 Paramètres du moteur, mise à jour rapide
  • 127489 Paramètres du moteur, dynamiques
  • 127493 Paramètres de transmission, dynamique
  • 127500 État de connexion / contrôle du contrôleur de charge
  • 127501 Rapport d’état binaire
  • 127503 État de l’entrée CA
  • 127504 État de la sortie CA
  • 127505 Niveau de liquide
  • 127506 État détaillé DC
  • 127507 État du chargeur
  • 127508 État de la batterie
  • 127509 État de l’onduleur
  • 128259 Vitesse, référence eau
  • 128267 Profondeur de l’eau
  • 128275 Journal des distances
  • 129025 Position, mise à jour rapide
  • 129026 COG & SOG, mise à jour rapide
  • 129029 Données de position GNSS
  • 129033 Heure et date
  • 129038 Rapport de position AIS Classe A
  • 129039 Rapport de position AIS Classe B
  • 129040 Rapport de position étendu AIS Classe B
  • 129041 AIS Aides à la navigation
  • 129283 Erreur de voie transversale
  • 129284 Données de navigation
  • 129539 DOP GNSS
  • 129540 Rapport de position étendu AIS Classe B
  • 129545 Sortie GNSS RAIM
  • 129549 Corrections DGNSS
  • 129551 Signal du récepteur de correction différentielle GNSS
  • 129793 AIS UTC et rapport de date
  • 129794 AIS Aides à la navigation
  • 129798 Rapport de position d’aéronef AIS SAR
  • 129801 Erreur de voie transversale
  • 129802 Message de diffusion relatif à la sécurité AIS
  • 129283 Erreur de voie transversale
  • 129284 Données de navigation
  • 129539 DOP GNSS
  • 129540 Sats GNSS en vue
  • 129794 AIS Classe A Données statiques et relatives au voyage
  • 129801 Message relatif à la sécurité adressé par AIS
  • 129802 Message de diffusion relatif à la sécurité AIS
  • 129808 Informations sur les appels ASN
  • 129809 Rapport de données statiques AIS Classe B «CS», partie A
  • 129810 Rapport de données statiques AIS Classe B «CS», partie B
  • 130060 Étiquette
  • 130074 Route et service WP – Liste WP – Nom et position WP
  • 130306 Données de vent
  • 130310 Paramètres environnementaux
  • 130311 Paramètres environnementaux
  • 130312 Température
  • 130313 Humidité
  • 130314 Pression réelle
  • 130316 Température, plage étendue
  • 130569 Divertissement – Fichier actuel et état
  • 130570 Divertissement – Fichier de données de la bibliothèque
  • 130571 Divertissement – Groupe de données de la bibliothèque
  • 130572 Divertissement – Recherche de données de bibliothèque
  • 130573 Divertissement – Données sources prises en charge
  • 130574 Divertissement – Données de zone prises en charge
  • 130576 Statut de petite embarcation
  • 130577 Données de direction
  • 130578 Composants de vitesse du navire
  • 130579 Divertissement – État de la configuration du système
  • 130580 Divertissement – État de la configuration du système
  • 130581 Divertissement – État de la configuration de la zone
  • 130582 Divertissement – État du volume de la zone
  • 130583 Divertissement – Préréglages d’égalisation audio disponibles
  • 130584 Divertissement – Périphériques Bluetooth
  • 130585 Divertissement – État de la source Bluetooth

Transmission NMEA 2000 PGN

  • 60160 Protocole de transport ISO, transfert de données
  • 60416 Protocole de transport ISO, connexion M.
  • 126208 Fonction de groupe de commandes ISO
  • 126992 Heure système
  • 126993 Battement de coeur
  • 126996 Informations sur le produit
  • 127237 Contrôle de cap / piste
  • 127250 Cap du navire
  • 127258 Variation magnétique
  • 127502 Contrôle de banque de commutateurs
  • 128259 Vitesse, référence eau
  • 128267 Profondeur de l’eau
  • 128275 Journal des distances
  • 129025 Position, mise à jour rapide
  • 129026 COG & SOG, mise à jour rapide
  • 129029 Données de position GNSS
  • 129283 Erreur de voie transversale
  • 129285 Navigation – Informations sur l’itinéraire / WP
  • 129284 Données de navigation
  • 129285 Données d’itinéraire / waypoint
  • 129539 DOP GNSS
  • 129540 Sats GNSS en vue
  • 130074 Route et service WP – Liste WP – Nom et position WP
  • 130306 Données de vent
  • 130310 Paramètres environnementaux
  • 130311 Paramètres environnementaux
  • 130312 Température
  • 130577 Données de direction
  • 130578 Composants de vitesse du navire
Connectivité NMEA 0183 1 x émission, 1 x réception NMEA 0183, débits en bauds 4800, 9600, 19200, 38400. TX et RX utilisent le même débit en bauds. Câble de données optionnel requis (P / N 000-00129-001)
Phrases NMEA 0183 Entrée: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD, DSC, DSE, VDM. (Notez que les phrases AIS ne sont pas pontées vers ou depuis NMEA 2000) Sortie GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM «
Connectivité vidéo 2 entrées vidéo composites (connecteurs RCA). Câble vidéo / données en option requis (P / N 000-00129-001). Sortie HDMI.
Connectivité WiFi Interne.

Sonar

Fréquences du sondeur 40 à 250 kHz 455 à 800 kHz
Profondeur maximale du sondeur 3000 ‘+ (testé avec B175L)
Puissance de sortie du sondeur 1 kW RMS
Conformité CE, C-Tick, HDMI (12 et 16 « ), EN 60950-1: 2006, EN 60945: 2002

EN 300440-2, V1.4.2

GPS

GPS Interne
Taux de mise à jour du GPS 10 Hz
Canaux GPS 34 canaux
Correction GPS WASS, EGNOS, MSAS, GLONASS
Précision de la position GPS Précision horizontale 3 m (9,8 pi)
Heure du GPS pour la première correction Démarrage à froid 50 s, réacquisition satellite 5 s

traits

Interface Écran tactile complet (multi-touch) et contrôle complet du clavier, télécommandes OP50
Graphiques inclus Perspicacité
Radar Radar large bande, radar à compression d’impulsions Halo, radar à impulsions HD
Sonar Deux ports Xsonic Sonar 9 broches. Port sonar 1: CHIRP monocanal, 50/200 khz, HDI. Port 2 du sondeur: CHIRP monocanal, 50/200 kHz, TotalScan, LSS HD, ForwardScan. Compatible avec: SonarHub, BSM-3, BSM-2, échosondeurs réseau «
La météo SiriusXM via WM-3 (États-Unis uniquement), GRIB
AIS Recevoir les données AIS via NMEA 2000 ou * NMEA 0183 (doit être câblé à tous les processeurs NSS)
Intégration du pilote automatique Contrôle et mise en service entièrement automatiques du pilote
Modes de pilotage du pilote automatique Auto, Nav., Pas de dérive, Suivi, Non-suivi, Modèles de virage, Veille, * Vent, * Vent NAV. (* Type de bateau réglé sur Voile)
Pilotage automatique des manœuvres de virages Demi-tour, demi-tour, C-turn, Zig-zag, Square-turn, Lazy S-turn, Suivi du contour de profondeur
Graphiques pris en charge Insight, Navionics (Gold, NAV + Platinum +), C-MAP (MAX N, MAX N +) NV Digital (cartes raster américaines)
Commutation numérique BEP C-Zone, Naviop
Stockage externe 2 emplacements MicroSD, max. 32 Go chacun. Plus grand si formaté en NTFS
Stockage interne 16 GB
Multimédia via SonicHub2, FusionLink, * Sirius, ** JL Audio. * USA uniquement, ** AUST. & NZ uniquement)
Waypoints, routes et traces 6000 waypoints, 500 itinéraires avec 100 points d’itinéraire maximum, 50 itinéraires avec jusqu’à 12 000 points de trace.
Assistance Launguage Pack de langues standard: anglais (États-Unis), anglais (Royaume-Uni), danois, allemand, espagnol, finnois, français, grec, islandais, italien, néerlandais, norvégien, portugais, suédois.
