Description
Présentation générale

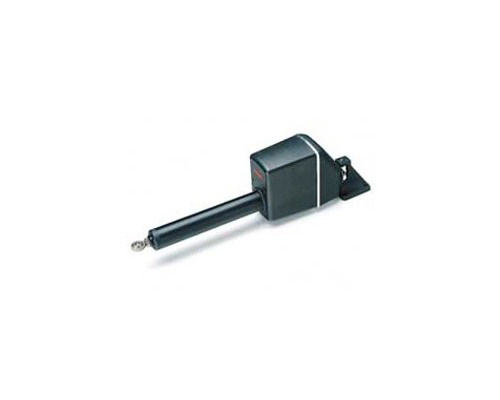

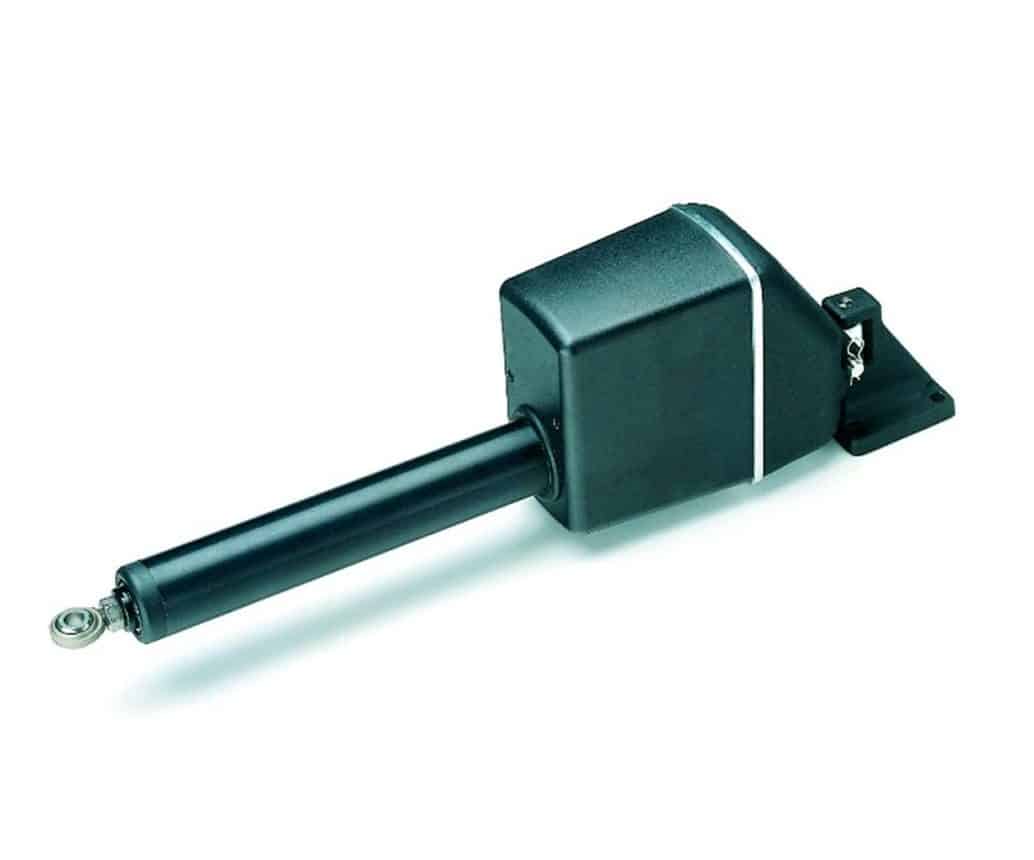

Le vérin linéaire mécanique type 1 Raymarine M81130 est une unité d’entraînement puissante et fiable, idéale pour les voiliers équipés d’un système de barre mécanique.
Il manœuvre directement le bras de mèche ou le secteur de barre pour offrir un contrôle précis et réactif du gouvernail.
Performance et puissance
Ce vérin développe une poussée maximale de 295 kg pour une course de 300 mm.
Le temps de débattement est de 11 secondes, avec un couple de gouvernail de 735 Nm.
Il pilote des bateaux jusqu’à 11 tonnes de déplacement, garantissant des corrections de cap rapides et fluides.
Fonctionnement silencieux et fiable
Installé sous le pont, le vérin agit directement sur la mèche du gouvernail.
Sa conception mécanique assure un fonctionnement silencieux, une vitesse élevée et une longévité remarquable.
C’est une solution robuste et confortable pour une utilisation intensive.
Compatibilité et connectivité
Le vérin Raymarine M81130 est compatible avec le calculateur de puissance Raymarine ACU-200 (non inclus).
Voir le boîtier de puissance ACU-200
Il s’intègre également aux systèmes de pilote automatique Raymarine et Autohelm.
Découvrir la marque Raymarine
Selon la configuration du bateau, un bras de mèche indépendant et des accessoires de fixation spécifiques peuvent être nécessaires.
Installation et maintenance
Le vérin est livré avec un kit d’installation complet et une documentation détaillée.
L’entretien est simple grâce à la qualité de fabrication Raymarine.
Ce modèle offre une durée de vie prolongée, même en usage intensif.
FAQ – Questions fréquentes
Q : Quelle est la poussée maximale du vérin Raymarine M81130 ?
R : La poussée maximale est de 295 kg, suffisante pour piloter un bateau jusqu’à 11 tonnes.
Q : Quel calculateur est compatible avec ce vérin ?
R : Il fonctionne parfaitement avec le boîtier de puissance ACU-200.
Q : Est-il compatible avec les systèmes Autohelm ?
R : Oui, le vérin type 1 Raymarine est totalement compatible avec les anciens systèmes Autohelm et les pilotes Raymarine Evolution.
Q : Le vérin est-il bruyant ?
R : Non. Il est silencieux et fluide, même sous forte charge.
Q : Le kit comprend-il les accessoires de montage ?
R : Oui. Le kit d’installation complet est inclus, ainsi que le manuel PDF.
Télécharger le manuel utilisateur Raymarine M81130
Bonnes pratiques et conseils d’utilisation
- Vérifiez la course du vérin avant le montage pour éviter tout blocage.
- Installez le vérin sous le pont, à l’abri de l’eau salée et des vibrations.
- Assurez-vous que les fixations de la mèche sont bien alignées et solidement ancrées.
- Contrôlez régulièrement la tension d’alimentation (12 V) et l’état des connexions.
- Nettoyez et graissez légèrement les articulations une fois par saison.
- Réalisez un calibrage complet du pilote automatique après installation.
Caractéristiques principales
- Alimentation : 12 V
- Déplacement maximal du bateau : 11 000 kg (24 000 lb)
- Poussée maximale : 295 kg (650 lb)
- Course maximale : 300 mm (12 « )
- Temps de débattement : 11 s
- Couple du gouvernail maximal : 735 Nm (6 500 lb.in)
- Consommation moyenne : 18 à 36 W
- Calculateur compatible : ACU-200
