Description
Présentation du produit

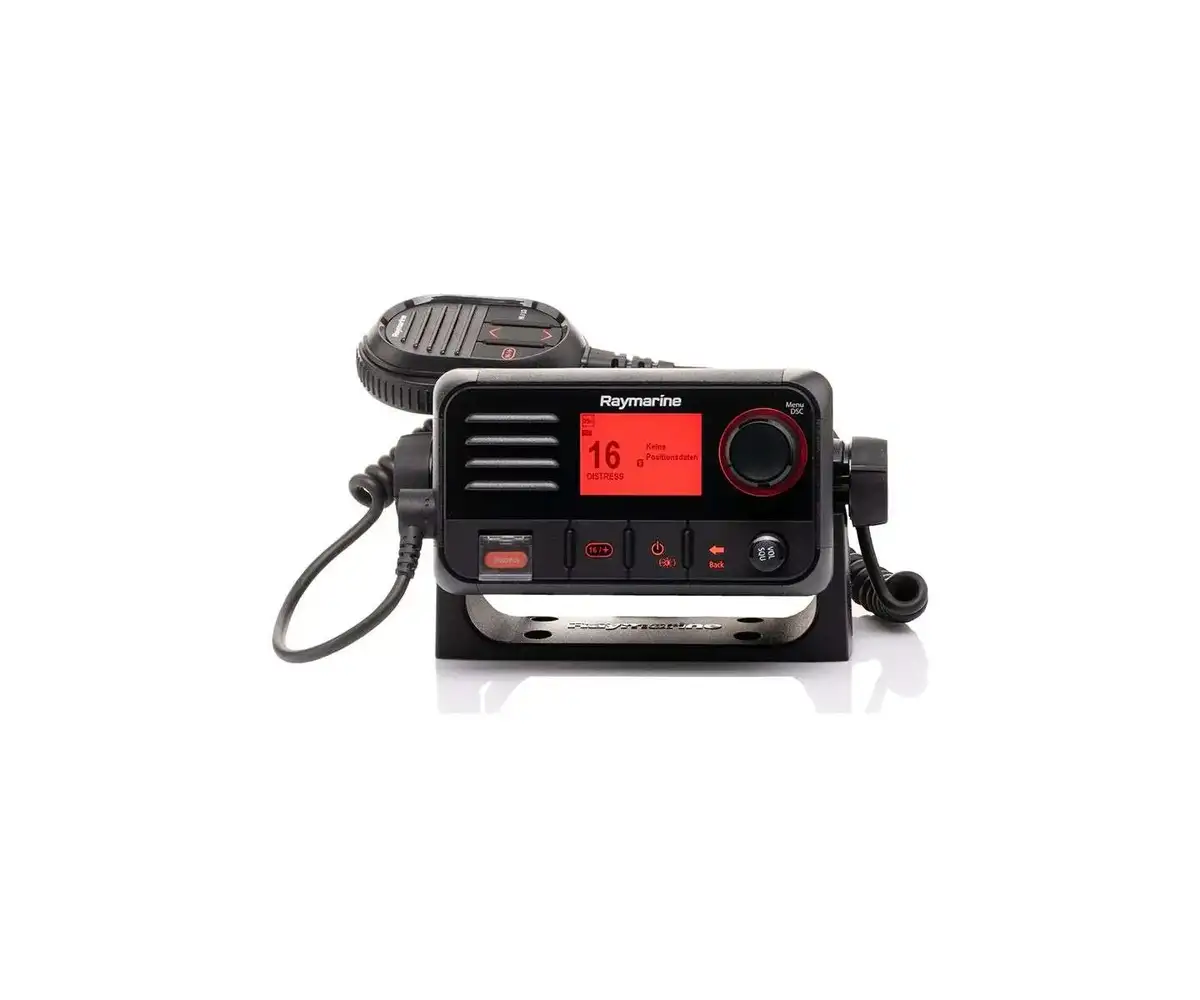

La Raymarine Ray53 est une VHF fixe DSC classe D compacte et puissante. D’abord, son écran spacieux affiche des caractères faciles à lire, de jour comme de nuit. Ensuite, le microphone intègre une réduction de bruit et le haut-parleur offre une bonne clarté. Enfin, le menu reste intuitif, avec des boutons simples pour accéder vite aux fonctions clés.
La radio comprend un récepteur GPS/GNSS 10 Hz. Ainsi, après saisie de l’ID MMSI, les fonctions ASN s’activent pour les appels et la sécurité. Par ailleurs, la connectivité NMEA2000 et NMEA0183 facilite le partage des données vers un traceur. De plus, une sortie audio permet d’ajouter un haut-parleur passif externe au cockpit. Le boîtier IPX6/IPX7 assure une vraie résistance marine.
Fonctions essentielles
- ASN/DSC classe D: détresse, appels sélectifs et veille canal 16.
- GPS/GNSS intégré avec prise TNC pour antenne externe si nécessaire.
- Partage des données via NMEA2000 (SeaTalkNG) et NMEA0183.
- Sortie haut-parleur passif externe pour meilleure écoute au poste.
Cas d’utilisation
- Voilier côtier: VHF compacte avec GPS intégré et intégration réseau simple.
- Tableau exigu: installation encastrée propre avec HP externe au cockpit.
- Refit: remplacement d’une VHF ancienne par un modèle moderne et lisible.
- École/club: interface claire, programmation MMSI et DSC rapidement accessibles.
Pourquoi choisir cette VHF ?
Vous gagnez en sécurité et en lisibilité. La Ray53 réunit GPS, DSC, connectivité réseau et étanchéité. De plus, son format compact libère de la place. Bref, une VHF fiable pour voilier comme bateau moteur.
Ajoutez maintenant la Raymarine Ray53 à votre panier. Pour l’antenne GNSS externe ou le haut-parleur passif compatible, notre équipe technique vous guide.
Caractéristiques principales
| Fonction | Détail |
|---|---|
| Alimentation | 12 V (plage 9 – 16 V) |
| Canaux | 72 |
| Connectivité | NMEA0183, SeaTalkNG / NMEA2000 |
| GPS/GNSS | Récepteur intégré 10 Hz, prise antenne externe TNC |
| Audio | Sortie HP passif externe (A80542) |
| Indice d’étanchéité | IPX6 et IPX7 |
| Puissance d’émission | 25 W / 1 W |
| Fonction | ASN/DSC classe D (détresse et appels sélectifs) |
| Dimensions (L x l x h) | ≈ 85 x 168 x 173,7 mm |
| Garantie constructeur | 2 ans |
| Référence | E70524 |
Dans la boîte
- VHF Ray53
- Kit d’installation
- Support de fixation
- Capot de protection
- Câble SeaTalkNG 400 mm
Conseils d’installation
- Choisissez un emplacement visible et protégé des embruns directs. Prévoyez le passage des câbles.
- Montez sur étrier ou encastrez avec le gabarit 87218-3. Vérifiez l’échelle d’impression avant découpe.
- Branchez l’antenne VHF 156 MHz avec coaxial et connecteurs étanches.
- Reliez le réseau NMEA2000 (SeaTalkNG). Ajoutez NMEA0183 si nécessaire pour votre traceur.
- Si la réception GNSS est limitée, connectez une antenne GPS externe sur la prise TNC.
- Programmez l’MMSI, testez DSC/CH16, puis validez la qualité d’écoute du HP externe.
FAQ
Q : La Ray53 possède-t-elle un GPS interne ?
R : Oui, avec option d’antenne GNSS externe via connecteur TNC.
Q : Puis-je afficher la position et les appels DSC sur mon traceur ?
R : Oui, via NMEA2000 (SeaTalkNG) ou NMEA0183 selon la compatibilité.
Q : La seconde station est-elle disponible sur la Ray53 ?
R : Non. La seconde station est proposée sur Ray63/Ray73. La Ray53 accepte un HP passif externe.
Q : Quel est l’indice d’étanchéité ?
R : IPX6 et IPX7, adapté aux environnements marins exposés.
Q : Quelles précautions au montage encastré ?
R : Utilisez le gabarit 87218-3, vérifiez l’échelle 1:1 et l’espace arrière pour les connecteurs.
