Description

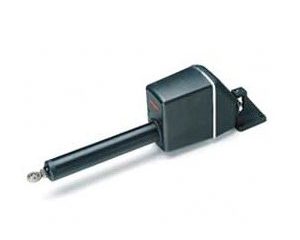

Vérin linéaire mécanique Type 2 Long 24 V – tenue de cap puissante et silencieuse
Le vérin Raymarine linéaire mécanique Type 2 Long 24 V (M81134) est conçu pour les bateaux
à direction mécanique jusqu’à 20 000 kg de déplacement. Sa course de 400 mm
et son embrayage électromécanique assurent des manœuvres rapides et un pilotage précis avec la gamme
Evolution (pilotage sous-barre).
Points forts
- Course 400 mm pour un bras de levier généreux et une plage de barre étendue.
- Pour bateaux jusqu’à 20 000 kg de déplacement (monocoques ou vedettes).
- Embrayage électromécanique : pilotage fluide et barre libre à l’arrêt.
- Fonctionnement silencieux, réponse rapide (hard-over courte).
- Compatibilité ACU-400 (réseau SeaTalkng / NMEA2000).
Montage sous le pont : l’extrémité fixe se reprend sur la structure, l’extrémité mobile agit
sur le secteur de barre ou un bras de renvoi dédié.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Type | Vérin linéaire mécanique – Type 2 Long |
| Tension | 24 V CC |
| Course | 400 mm |
| Déplacement bateau | Jusqu’à 20 000 kg (indicatif constructeur) |
| Embrayage | Électromécanique (barre libre quand le pilote est au repos) |
| Compatibilité pilote | ACU-400 (réseau SeaTalkng/NMEA2000) |
| Utilisation | Directions mécaniques (liaison par bras/tiller arm ou secteur de barre) |
| Réf. Raymarine | M81134 |
Les valeurs de déplacement sont données à titre indicatif ; se référer à la géométrie
de barre et au bras de levier disponibles à bord.
Dans la boîte
- Vérin linéaire mécanique Type 2 Long 24 V (M81134)
- Documentation & gabarits
- Éléments de fixation de base (selon lot)
Non inclus : bras de renvoi / tiller arm spécifique au secteur de barre (à choisir
selon la direction), centrale ACU-400, câbles SeaTalkng.
FAQ
- Ce vérin convient-il à un bateau de 18 t ?
- Oui, le Type 2 Long vise jusqu’à 20 t de déplacement (sous réserve de géométrie de barre conforme).
- Ce modèle existe-t-il en 12 V ?
- Oui, la version Type 2 Long 12 V existe (réf. M81132). Ici, il s’agit du 24 V M81134.
- Quelle centrale de pilote utiliser ?
- Le vérin Type 2 Long fonctionne avec l’ACU-400 de la gamme Evolution.
- La barre est-elle libre quand le pilote est coupé ?
- Oui, l’embrayage électromécanique libère la barre lorsque le pilote est désengagé.
