Description

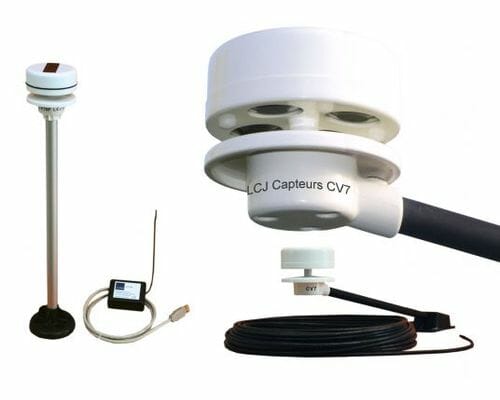

Le CV7 est un capteur de vent à ultrasons (girouette-anémomètre) destiné aux installations marines. Il fournit les données de vent (angle / vitesse) et la température via une sortie NMEA (selon option : NMEA0183, NMEA0183 avec baromètre, ou NMEA2000).
Version bras incliné
Configuration prévue pour un montage en tête de mât, avec support oblique et câble de liaison de 25 m.

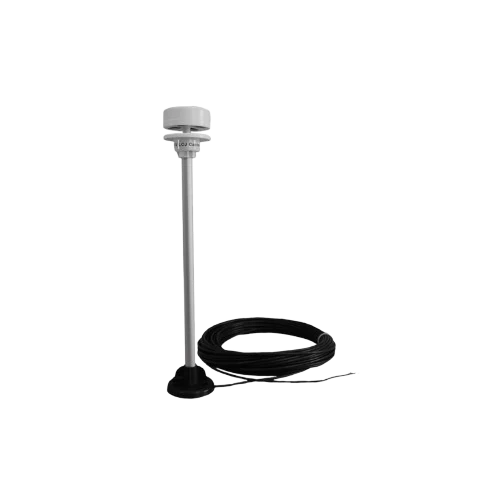

Version bras vertical (CV7-V)
Configuration sur bras vertical, destinée aux montages sur surface horizontale. Le repère d’alignement est situé sous le capteur.
Version bras long carbone (CV7-C)
Configuration sur bras vertical long carbone (environ 75 cm), avec sortie de données à haut débit (4 Hz) selon la version.
Comparatif de gamme
Tableau comparatif des versions CV7 (standard), CV7-V, CV7-C et CV7SF2 (débit, alimentation, plage de mesure, câblage / liaison, etc.).
- Type : girouette-anémomètre à ultrasons (capteur de vent)
- Plage de vitesse du vent : 0,25 à 80 nœuds
- Résolution vitesse du vent : 0,1 nœud ; sensibilité module vent : 0,25 nœud
- Direction : sensibilité ± 1° ; résolution 1°
- Débit de sortie : 2 Hz (CV7 / CV7-V) ; 4 Hz (CV7-C)
- Température de fonctionnement (hors givre) : -15°C à +55°C
- Alimentation : 8 à 33 VDC
- Consommation : 9,5 mA
- Câble : 25 m inclus (4 x 0,22 mm²)
- Sortie NMEA0183 : 4800 bauds (pas de parité, 1 bit d’arrêt)
- Phrases NMEA0183 typiques : IIMWV (vent), WIXDR (température), PLCJ / PLCJE (service technique)
- Option Baro (selon déclinaison) : ajout de phrases NMEA (ex. VWR, MDA)
- Compatibilités NMEA0183 indiquées (exemples) : Furuno (RD30/RD33/NavNet), Garmin (instruments avec entrée “vent”), NKE (Topline), Simrad (IS12/IS15), logiciels (Adrena, MaxSea, OpenCPN, etc.)
Déclinaisons du produit (variations WooCommerce)
- Options : NMEA0183 ; NMEA0183 et baromètre ; NMEA2000
- Orientation du bras : Incliné (CV7) ; Vertical (CV7-V) ; Long Carbone (CV7-C)
Variantes de gamme (modèles distincts)
- Installer le capteur dans une zone dégagée de perturbations du flux d’air (souvent au sommet du mât).
- Orienter le repère « Nord » du capteur vers l’étrave (installation sur bateau) et finaliser l’alignement via l’instrumentation si disponible.
- Placer les boîtes d’interface dans un endroit sec et protégé, et inspecter régulièrement les connexions.
- Cheminer le câble à l’écart des sources d’interférences (puissance de pilote, radio) et couper l’alimentation avant câblage.
Quelle sortie de données utilise le CV7 ?
Selon la déclinaison, le CV7 peut sortir en NMEA0183, en NMEA0183 avec option baromètre, ou être intégré à un réseau NMEA2000 via une interface dédiée de la gamme (ex. WindyPlug).
Quelle est la plage de mesure du vent ?
La dynamique de mesure du module du vent est donnée pour 0,25 à 80 nœuds. La sensibilité du module du vent est indiquée à 0,25 nœud et la résolution à 0,1 nœud.
Quelle alimentation est requise ?
L’alimentation indiquée pour la gamme CV7 est de 8 à 33 VDC. La consommation est donnée à 9,5 mA.
Quelle longueur de câble est fournie ?
Le capteur est livré avec un câble de 25 m (4 x 0,22 mm²).
- Capteur CV7 (tête)
- Bras / support selon version : oblique (CV7) ; vertical (CV7-V) ; vertical long carbone (CV7-C)
- Câble 25 m
- Manuel d’utilisation
