Description
Le disjoncteur E-T-A 2210 est un disjoncteur magnéto-thermique unipolaire destiné à la protection de circuits. En pratique, il combine une action thermique et une action magnétique, afin de réagir aux surcharges et aux courts-circuits. De plus, il se présente sous un format compact à levier, adapté à un montage frontal sur panneau. Enfin, cette fiche regroupe les informations utiles pour choisir le calibre, préparer le perçage et télécharger la fiche technique.
Pour trouver le modèle dont vous avez besoin, merci de ne pas se fier aux photos mais à la référence UGS présente sur la fiche produit.
Ce disjoncteur unipolaire existe en 3 variantes (10A, 16A, et 20A)
Références UGS associés :
2210-S211-P1M1-H0-10A
2210-S211-P1M1-H0-16A
2210-S211-P1M1-H0-20A

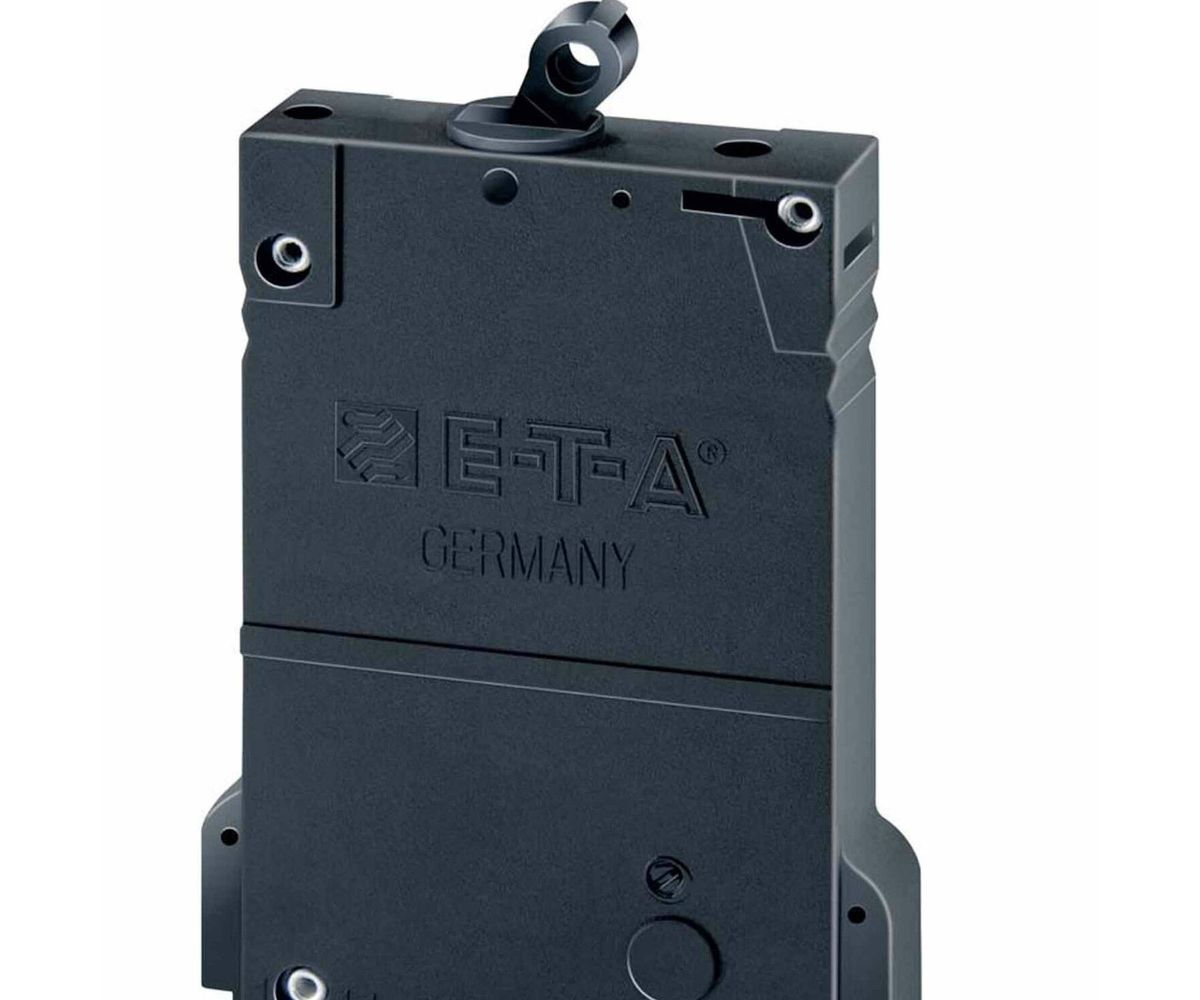

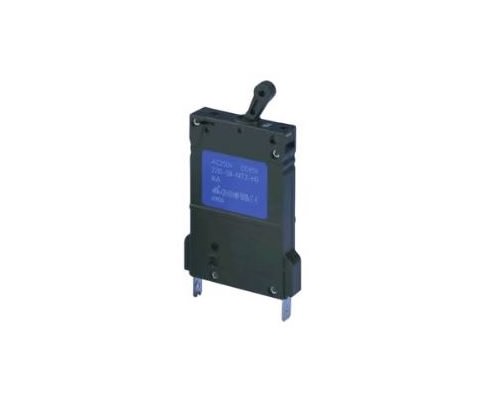

Format et implantation
Ce visuel montre le corps compact du 2210 et son levier de manœuvre, qui sert aussi d’indicateur d’état. Ainsi, l’encombrement réduit facilite l’intégration dans un tableau électrique, même lorsque l’espace est compté. En outre, la face avant est conçue pour une lecture rapide, ce qui aide lors des contrôles de routine et des interventions.

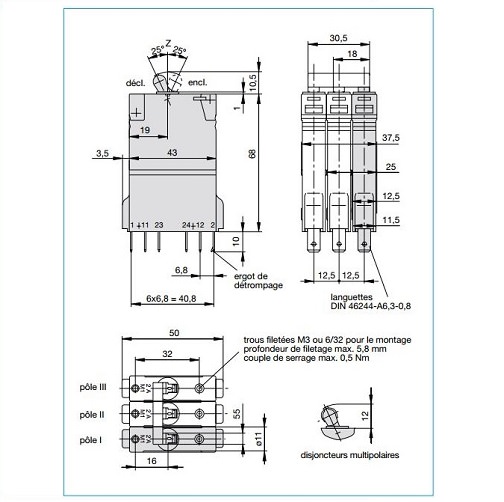

Perçage et fixation sur panneau
Le schéma d’encombrement sert à préparer le montage et à vérifier les contraintes mécaniques avant perçage. Notamment, la partie frontale impose un perçage de Ø11 mm, et la fixation se fait par vis (M3). Par conséquent, le contrôle des cotes au moment de la conception du tableau réduit les reprises et les ajustements sur site.
À ce titre, ce produit peut aussi être désigné comme disjoncteur magnéto-thermique 2210, interrupteur-disjoncteur E-T-A, ou 2210-S2. Toutefois, le choix final repose sur le calibre (10 A, 16 A ou 20 A) et sur les contraintes de montage. Ensuite, la fiche technique PDF permet de confirmer la configuration exacte, les options possibles (dont contact auxiliaire, selon version) et les conditions d’emploi.
- Marque : E-T-A
- Série / type : 2210-S2
- Fonction : disjoncteur magnéto-thermique
- Nombre de pôles : unipolaire
- Manœuvre : levier (indication d’état)
- Calibres disponibles : 10 A, 16 A, 20 A
- Tension (selon fiche produit) : 12/24 VDC, 220 VAC
- Montage : frontal sur panneau
- Perçage de panneau : Ø11 mm
- Fixation : vis M3
- Options (selon versions) : contact auxiliaire, position intermédiaire
- Poids (fiche produit) : 0,1 kg
Variantes du produit
- Déclinaisons (calibre) : 10 A, 16 A, 20 A.
- Variante de gamme : E-T-A 2210 bipolaire (10 A / 16 A / 20 A).
Accessoires compatibles
- Pas de données.
Conseils d’installation et d’utilisation
- Ainsi, vérifier le calibre (10 A, 16 A ou 20 A) avant l’installation, afin de rester cohérent avec le circuit à protéger.
- Ensuite, préparer le panneau avec un perçage Ø11 mm et une fixation par vis M3, puis contrôler l’alignement avant le serrage final.
- Cependant, toute intervention sur le tableau doit se faire hors tension, et le câblage doit respecter les pratiques usuelles de protection des circuits.
- Enfin, conserver la fiche technique en référence, notamment si une option (contact auxiliaire ou variante) est utilisée.
Quelle est la différence entre un disjoncteur 2210 unipolaire et une version multipolaire ?
Le modèle unipolaire protège un seul conducteur (un pôle). En revanche, une version multipolaire regroupe plusieurs pôles dans le même ensemble, afin de couper plusieurs lignes simultanément. Dans ce cas, il faut sélectionner la variante de gamme correspondante.
Comment préparer le montage sur panneau ?
Le montage est frontal sur panneau. Ainsi, le perçage de face est de Ø11 mm, et la fixation se fait par vis M3. Ensuite, il est recommandé de vérifier l’encombrement sur plan avant l’usinage du tableau.
Quels calibres sont proposés sur cette fiche produit ?
Cette fiche produit propose 10 A, 16 A et 20 A. De plus, le calibre doit être choisi selon le circuit à protéger et la configuration du tableau. Enfin, la fiche technique PDF sert à confirmer la référence exacte de la version sélectionnée.
- 1 disjoncteur magnéto-thermique E-T-A 2210-S2 (unipolaire)
