Raymarine A06064 Réglette SeaTalk NG 5 voies

Rôle dans un réseau SeaTalk NG

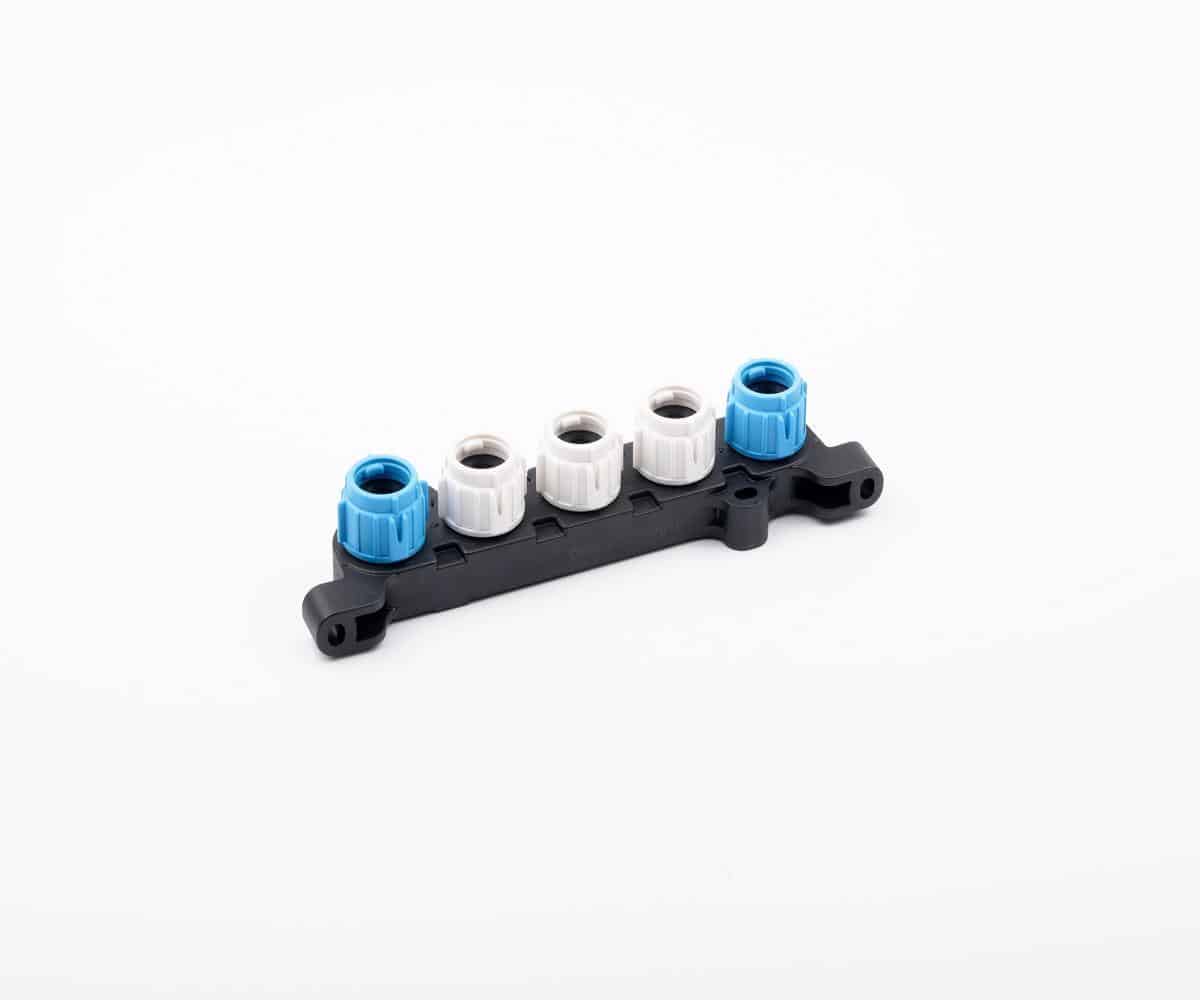

La réglette Raymarine A06064 SeaTalk NG 5 voies sert de point central dans un réseau SeaTalk NG. Elle regroupe les liaisons des appareils et celles du backbone. Ainsi, le câblage reste clair et structuré. De plus, vous préparez le réseau à une extension future sans modifier la dorsale principale.

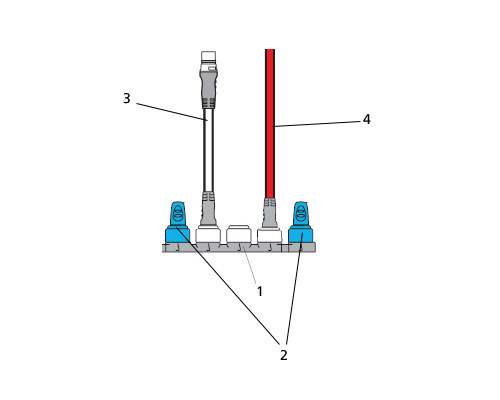

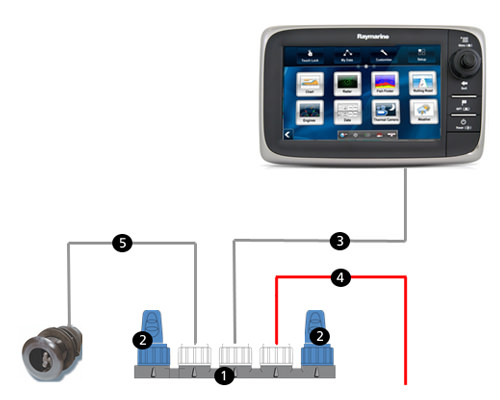

En pratique, vous connectez les instruments sur les ports branche et la dorsale sur les ports backbone. Par conséquent, l’architecture du bus respecte le schéma linéaire prévu par Raymarine. Dès lors, le diagnostic du réseau devient plus simple.

Répartition des 5 ports

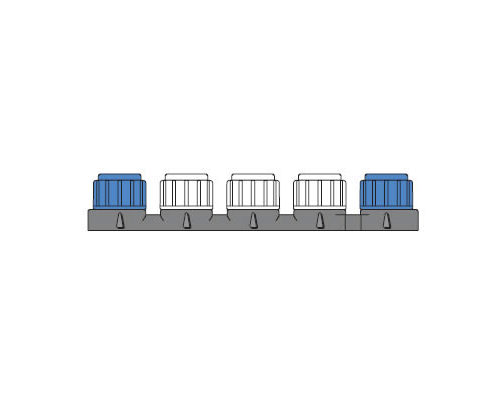

La réglette intègre cinq ports distincts. Trois ports accueillent les branches destinées aux afficheurs, capteurs ou passerelles. En revanche, deux ports relient la dorsale du backbone SeaTalk NG. Cette séparation limite les erreurs de câblage.

En outre, vous évitez la multiplication de connecteurs en T dispersés. Ainsi, l’installation gagne en lisibilité et en cohérence.

Installation à bord

Installez la réglette dans un volume intérieur protégé. En effet, le module doit rester à l’abri des projections d’eau. Fixez-le sur une cloison stable avec un accès direct aux connecteurs. De ce fait, vous facilitez les contrôles ultérieurs.

Par ailleurs, la connectique SeaTalk NG s’intègre à l’écosystème Raymarine existant. Vous conservez donc une continuité électrique conforme au réseau.

Alimentation et terminaison du bus

Le backbone exige deux terminaisons placées à chaque extrémité. Ainsi, le bus reste stable sur le plan électrique. Vous devez ajouter ces terminaisons séparément si le réseau n’en dispose pas.

L’alimentation du réseau s’effectue via le câble dédié A06049 raccordé à la dorsale. Ensuite, tous les appareils connectés reçoivent l’énergie par le backbone. Enfin, l’interconnexion avec un réseau NMEA 2000 reste possible au moyen d’un adaptateur compatible.

La réglette Raymarine A06064, aussi appelée bornier SeaTalk NG 5 voies ou connecteur backbone 5 ports, permet d’organiser un réseau d’instruments compatible SeaTalk NG. Elle constitue un élément de distribution pour un bus Raymarine conforme aux spécifications du constructeur.
